اتاق تمیز
اتاق تمیز



اتاق تمیز محیط کنترل شده در مقابل انواع آلودگی ها و میکروب ها است که محصولات و یا خدمات حساس به آلودگی در آن تولید می شوند.

اتاق تمیز دارای سطح پایینی از آلودگی هایی مانند گرد و غبار و میکروب های هوا می باشد.

اتاق تمیز دارای سطح کنترل شده ای از آلودگی است که توسط تعداد ذرات در هر متر مکعب در اندازه ذرات مشخص می شود.





بررسی کلی اتاق تمیز



اتاق تمیز یا کلین روم به توجه به میزان تمیزی و حداکثر تعداد ذرات به کلاس بندی های مختلفی تقسیم می شود.

این تقسیم بندی در استانداردهای مختلف متفاوت است .

اتاق های تمیز می تواند انواع مختلفی باشد.

ذرات معلق در اتاق تمیز معمولا بر حسب سایز ذرات نمایش داده می شوند.

به عنوان مثال در کلاس تمیز 100،000 میزان ذرات بزرگتر از 0.5 میکرون باید کمتر از 100000 عدد در فوت مکعب باشد.

همین میزان در کلاس 100 کمتراز 100 ذره در فوت مکعب می باشد.

اتاق تمیز از نظر جریان هوا به سه گروه تقسیم می شوند.

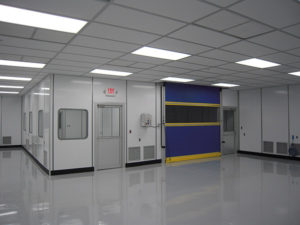

اتاق تمیز
اتاق تمیز



  • اتاق تمیز با جریان لامینار (یک سویه )
  • اتاق تمیز با جریان غیر لامینار(غیر یک سویه)
  • جریان مخلوط



جریان یک سویه برای اتاق های تمیز درجه تمیزی بالانری را فراهم می کند.

در نتیجه این نوع از جریان در صنایع حساس ر به آلودگی میکروبی و ذره ای مورد استفاده قرار می گیرد.







کلاسهای اتاق تمیز



استانداردهای مختلفی برای کلین روم تعریف شده است.

استانداردهای ایزو 14644 یکی از استاندارد مهم اتاق تمیز می باشد.

در این نوع از استاندارد تعداد ذرات کمتر از نیم میکرون در یک فوت مکعب اندازه گرفته می شود.



– اتاق تمیز کلاس A-GMP ( کلاس 100 استاندارد FED 209 و ISO5)

2- اتاق تمیز کلاس B-GMP ( کلاس 1000 استاندارد FED 209 و ISO6)

3- اتاق تمیز کلاس C-GMP ( کلاس 10000 استاندارد FED 209 و ISO7)

4- اتاق تمیز کلاس D-GMP ( کلاس 100000 استاندارد FED 209 و ISO8)





طراحی و ساخت اتاق تمیز



ساخت اتاق تمیز معمولا در دو مرحله اجرا می شود.

  • مرحله ساخت
  • مرحله تمیز کاری



در مرحله ساخت کلین روم، دیواره ها و سقف نصب می گردند.

پس از نصب دیوار و سقف، پنجره ها و چهار چوب دربها در محل خود قرار می گیرند.

در مرحله بعد حفره هایی که جهت نصب چراغ ها و جای فیلترباکس ها و دریچه های هوا تعبیه شده تکمیل می گردند.

مرحله تمیز کاری بعد از نصب کلیه قطعات، مکانیکال، کف سازی اجرا می گردد.

در مرحاله تمیز کاری تمام درب ها در محل خود قرار گرفته  و کروها و گوشه ها نصب می شوند.

در  نهایت درزها سیلیکون کاری شده و در پایان کار فیلم محافظ روی پانل  برداشته می شود.

نکته قابل ذکر درباره اتاق تمیز این است که محیط کلین روم یک محیط استریل نیست.

در کلین روم  آلودگی صفر نمی شود بلکه باید از میزان مشخص کمتر باشد.





ساندویچ پانل اتاق تمیز



در طراحی و ساخت اتاق تمیز از ساندویچ پانل استفاده می شود.

برای ساخت این چنین فضاهایی که از حساسیت فوق العاده ای برخوردار است از ساندویچ پانل های مخصوص ساخت ساندویچ پانل کلین روم استفاده می شود.

ساندویچ پانل مصالح ساختمان سازی پیش ساخته می باشد که از سه لایه تشکیل شده است.

ساندویچ پانل ها از لحاظ ساختاری در دو نوع دیواری و سقفی تولید می شوند.

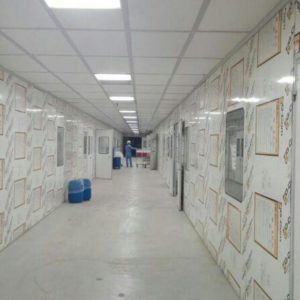

ساندویچ پانل کلین روم
ساندویچ پانل کلین روم

ساندویچ پانل سقفی برای پوشش سقف ها به کاربره می شود و دارای ساختار ویژه ای می باشند.

پنل دیواری نیز دیوارهای پیش  ساخته  میباشند که برای ساخت دیوار به کار گرفته می شوند.



ساندویچ پانل دیواری اتاق تمیز

برای ساخت اتاق تمیز نیاز به ساندویچ پنل دیواری می باشد.

ساندویچ پانل دیواری اتاق تمیز به دو روش هم باد و غیر هم باد تولید و اجرا می شود.

ضخامت پنل های دیواری که به روش هم باد ساخته می شوند 80 میلی متر می باشند.

ورقهای دو طرف  پانل از نوع گالولنیزه با ضخامت 6 میلی متر است.

فوم های داخل ساندویچ پانل از جنس فوم پلی اورتان بوده که به داخل جداره تزریق می شود.



پنل هایی که در اتاق های غیرهم باد مورد استقاده است به ضخامت های مختلف ۱۲۰، ۱۰۰، ۸۰، ۶۰، ۴۰ میلی متر قابل سفارش است.

با توجه به وضعیت قرارگیری پانل در کنار جدار خارجی ساختمان با ضخامت ۶۰ و ۴۰ میلی متر و در قسمت های میانی ۸۰ و ۶۰ میلی متر پیشنهاد می گردد.

در روش غیر هم باد سیستم ضخامت ورقها با ضخامت ۰/۶ میلیمتر بوده.

داخل جداره ساندویچ پنل از فوم پلی اورتان با دانسیته ۴۰ کیلوگرم بر متر مکعب تزریق شده است.

اتصال در جداره پانل ها به صورت کام و زبانه (Command Grove) پیش بینی شده است.







ساندویچ پانل سقفی اتاق تمیز



ساندویچ پانل سقفی اتاق تمیز در دو نوع Flush System و Semi Flush System قابل سفارش و تولید می باشد.

از خصوصیات سقف های Flush هم باد بودن، زیبایی و غیرقابل رویت بودن نحوه اتصال پانل ها به یکدیگر و آویزان شدن آنها به سقف اصلی کارخانه و یا سالن است

که استفاده از این پانل ها را در سالنهای اتاق تمیز پروژه های بهسازی و نوسازی توصیه می گردد.

در این سیستم از سقفها دو رویه پانل ورق گالوانیزه به ضخامت ۰/۶ میلی متر می باشد.

لایه میانی توسط پلی اورتان به ضخامت ۸۰ میلی متر و با دانسیته ۴۰ کیلوگرم بر مترمکعب تزریق گردیده است.







کاربرد اتاق تمیز

اتاق های تمیز عملا در هر صنعتی که ذرات کوچک می توانند بر روند تولید تاثیر بگذارند استفاده می شوند.

کلین روم به طور گسترده در صنایع مختلف مانند تولید:

  • نیمه هادی ها
  • داروسازی
  • بیوتکنولوژی
  • تجهیزات پزشکی
  • علوم زیستی

    اتاق تمیز
    اتاق تمیز
  •  تولید فرآیند بحرانی در هوافضا
  • نظامی و وزارت انرژی
  • کارخانجات تولید مواد غذایی
  •  آرایشی بهداشتی
  • صنایع ساخت قطعات الکترونیکی
  • صنایع اسلحه سازی
  •  بیمارستان
  • غذایی



تمام امکانات تولیدی را می توان در یک اتاق تمیز با سطح هزاران فوت مربع قرار داد.

کارکنان انتخاب شده برای کار در اتاق های تمیز تحت آموزش گسترده ای در نظریه کنترل آلودگی قرار می گیرند.
